DJI RC Pro、RC Plus遥控器不充电通病

RC Pro、RC Plus遥控器 865系列  不充电问题主要原因在typec线插拔姿势不正确的情况下 导致CC1、CC2信号串电，击穿CC1、CC2线路上的信号复用器元件。

CC1、CC2的信号经过信号多路复用，给到865芯片组充电IC,以及核心板MCU的充电电路。常规检测CC1、CC2二级体值拉低方式判断不明显，使用typec尾插自动打值工具也无法直接定位。

在CC1、CC2信号上 上电1.8V会有漏电，使用热成像检测定位，两个信号管其中一个会异常发热。

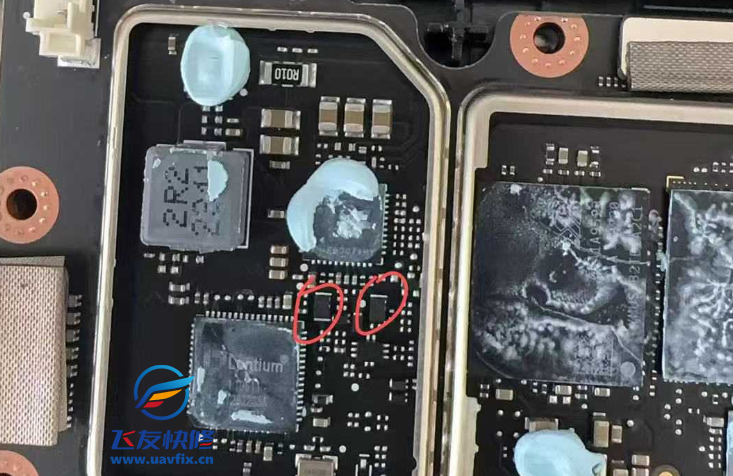

RC Pro芯片位置

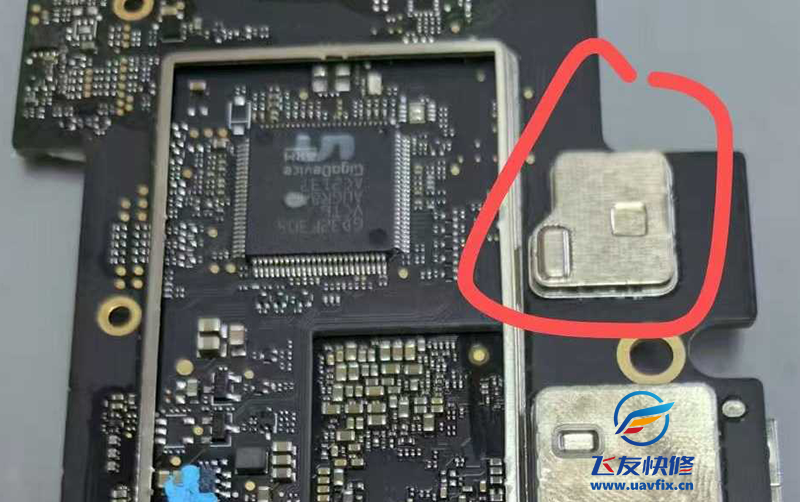

RC Plus芯片位置

在实际维修中，排除物理问题后，两个管子直接盲换，基本都是秒杀。芯片丝印为 Y J 型号为74LVC1G3157GM
